使用 TensorRtExec GUI 将 ONNX 构建为 TensorRT Engine
applications/TensorRtExec 是 TensorRtSharp4.0 提供的 Windows 桌面构建工具。它把 ONNX 路径、Engine 输出、TensorRT 版本线、精度、动态 Shape、Workspace 和报告参数集中在一个 WinForms 页面中，适合需要人工检查模型构建配置的 Windows 用户。
本文不只罗列控件，而是使用 NVIDIA TensorRT sample data 中的 MNIST ONNX 完成一次真实 GUI 构建：启动 Release 程序、填写模型和输出、点击 Run、确认 ONNX Parser 与 Builder 可用、生成 Engine 和 JSON 报告，并展示同一次运行的真实软件窗口。
适用读者
- 第一次在 Windows 上使用 TensorRtSharp4.0 构建 TensorRT Engine 的开发者。
- 希望把 GUI 配置还原为 CLI 命令并保留可审计报告的模型部署工程师。
- 需要区分 Engine 构建证据与模型推理证据的项目维护者。
解决问题
本文解决以下具体问题：
- TensorRtExec GUI 依赖项目中的哪些库。
- 演示模型从哪里获取、是否需要再次转换、为什么不提交 Git。
- 如何配置 GUI 并执行一次真实的 ONNX Parser/Builder 流程。
- 如何根据软件页面和 JSON 报告判断 Engine 是否成功生成。
- 为什么
build-only成功仍不能写成任意模型的 runtime proof。
项目与依赖库
| 组件 | 本文中的职责 |
|---|---|
applications/TensorRtExec |
WinForms 页面、CLI 入口、options 与报告组织。 |
JYPPX.TensorRtSharp.Tools |
共享 TrtexecLikeOptions、ONNX 构建服务和诊断报告。 |
JYPPX.TensorRtSharp |
TensorRT Runtime、Builder、Network、Parser 和 Engine 的 C# 包装。 |
JYPPX.CudaSharp |
CUDA 设备与运行环境探测。 |
jyppxtrtbridge |
项目自有 C++ bridge；按 TensorRT/CUDA 版本编译。 |
| NVIDIA TensorRT | 解析 ONNX 并构建 serialized Engine。 |
| Windows Forms | 提供实际桌面操作页面。 |
CUDA、cuDNN、TensorRT 和 NVRTC 由用户自行安装。项目只构建自己的 bridge，不把 NVIDIA 运行库打进源码包、NuGet 包或 GitHub Release。
背景与场景
TensorRtExec 的 GUI 和 CLI 共用 TensorRtExecOptions、TensorRtExecService 与同一份报告 schema。GUI 中点击 Preview 生成的命令可以交给 CLI 或 CI 复现；点击 Run 则调用相同的 ONNX build 服务。这样可以避免桌面页面拥有一套无法自动化的隐藏行为。
外部 ONNX 的输入预处理、输出 tensor 语义和后处理并不统一，所以 GUI 默认勾选 Build only 与 Skip inference。这次运行验证的是模型可以被解析并生成 Engine；MNIST 的真实输入、GPU 推理、预测结果和 ONNX Runtime 对照由 MNIST ONNX 到 Engine 完整推理教程 单独证明。
模型获取、许可证与转换
本文使用 TensorRT 10.11 sample data 的 data/mnist/mnist.onnx。同目录 README 将该模型归因于 ONNX Model Zoo。它已经是 opset 8 ONNX 文件，因此本例的转换方式是：直接使用上游 ONNX，不再执行 PyTorch 或 TensorFlow 到 ONNX 的二次导出。
本项目没有取得模型文件的独立再分发授权，因此只把它暂存在 Git 仓库外层的统一 models 目录，不上传当前 GitHub 仓库。可从仓库根目录执行：
$RepositoryRoot = (Get-Location).Path
$WorkspaceRoot = Split-Path $RepositoryRoot -Parent
$ModelDirectory = Join-Path $WorkspaceRoot 'models\OnnxToEngine\MNIST\nvidia-tensorrt-10.11'
$TensorRtModel = Join-Path $env:JYPPX_TENSORRT_ROOT 'data\mnist\mnist.onnx'
$ModelPath = Join-Path $ModelDirectory 'mnist.onnx'
New-Item -ItemType Directory -Path $ModelDirectory -Force | Out-Null
Copy-Item -LiteralPath $TensorRtModel -Destination $ModelPath -Force
Get-Item -LiteralPath $ModelPath | Select-Object Name, Length
Get-FileHash -LiteralPath $ModelPath -Algorithm SHA256
固定模型信息：
| 字段 | 值 |
|---|---|
| 文件 | mnist.onnx |
| 长度 | 26,454 bytes |
| SHA256 | 2f06e72de813a8635c9bc0397ac447a601bdbfa7df4bebc278723b958831c9bf |
| Opset | 8 |
| 来源 | TensorRT 10.11 sample data，README 归因于 ONNX Model Zoo |
| ONNX 转换 | 上游已经提供 ONNX，不做二次转换 |
| 暂存 | <workspace>/models/OnnxToEngine/MNIST/nvidia-tensorrt-10.11/mnist.onnx |
| Git 跟踪 | 否 |
如果哈希不同，应先确认 TensorRT sample data 版本，不要用同名文件覆盖固定案例。后续 Model Zoo 建立后再迁移模型分发；当前仓库仍只保存获取方式、转换说明和哈希。
代码与文件入口
applications/TensorRtExec/Program.cs：选择 CLI 或 WinForms 入口。applications/TensorRtExec/WinForms/MainForm.cs：页面控件、命令预览和运行日志。applications/TensorRtExec/Core/TensorRtExecOptions.cs：GUI/CLI 共用参数模型。applications/TensorRtExec/Core/TensorRtExecService.cs：调用 ONNX Engine 构建服务。applications/TensorRtExec/Core/TensorRtExecReportFormatter.cs：GUI/CLI 共用 binding/refit/final status 摘要与错误分类。src/JYPPX.TensorRtSharp.Tools/Build：Parser、Builder、Engine 与报告实现。applications/TensorRtExec/tensor-rt-exec-gui-cli-field-map.json：GUI 到 CLI 字段合同。samples/assets/tensorrtexec-gui-article-runtime-evidence.json：本文运行的机器可读摘要。
执行流程
flowchart LR
A["GUI 控件"] --> B["TensorRtExecOptions"]
B --> C["TensorRtExecService"]
C --> D["ONNX Parser"]
D --> E["TensorRT Builder"]
E --> F["Serialized Engine"]
C --> G["JSON Report + BindingMetadata"]
B --> H["Normalized CLI Command"]
C --> I["Shared CLI/GUI Formatter"]
GUI 只负责收集输入和展示结果。Parser、Builder 与报告逻辑位于可复用工具层，CLI 不需要复制另一套实现；两端也不再各自拼接成功摘要或错误文本。
环境准备
本次实测环境为 Windows 11、NVIDIA GeForce RTX 3060 Laptop GPU、驱动 576.02、CUDA 12.9、TensorRT 10.11.0.33 和 .NET SDK 10.0.301。
构建应用：
dotnet build .\applications\TensorRtExec\TensorRtExec.csproj `
-c Release `
/m:1 `
/p:UseSharedCompilation=false `
/nr:false
在启动进程前配置本机依赖位置：
$env:JYPPX_TENSORRT_ROOT = '<TensorRT-root>'
$env:JYPPX_NATIVE_BRIDGE_PATH = '<repo>\build-out\win-x64-trt10-cuda12-release\bin\Release\jyppxtrtbridge.dll'
$env:JYPPX_ENABLE_DEVELOPMENT_PROBING = 'true'
dotnet run --project .\applications\TensorRtExec\TensorRtExec.csproj `
-c Release `
--no-build `
-- --ui
不传参数启动时同样进入 GUI。要进入 CLI，需传入 --onnx、--saveEngine 等构建参数。
页面配置

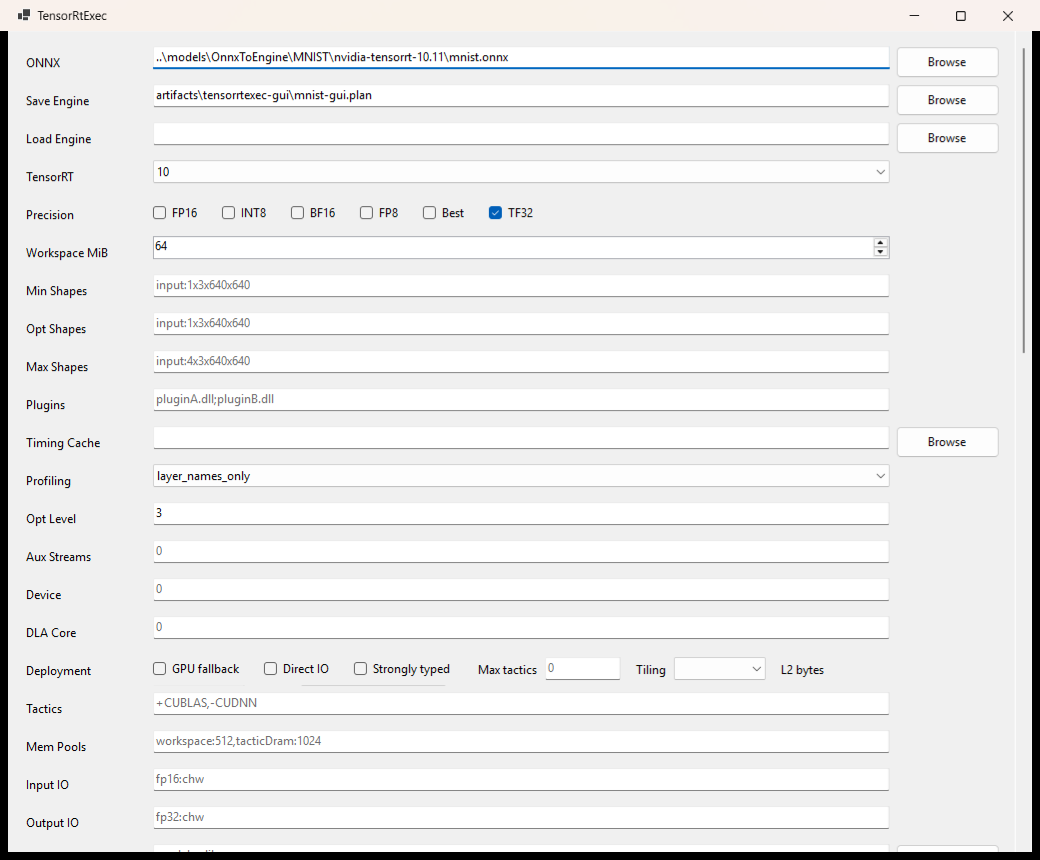

下图是本文真实运行前的 TensorRtExec 窗口。ONNX 与 Engine 使用相对路径显示；模型实际位于外层 models 暂存目录。
图片来源：由本文同一次 Release WinForms 运行通过 Windows PrintWindow 直接捕获。截图展示真实应用控件，不含作者机器绝对路径，也不是设计稿。
关键字段：
| GUI 字段 | 本例值 | CLI 参数 | 作用 |
|---|---|---|---|
| ONNX | ../models/.../mnist.onnx |
--onnx |
输入 ONNX。 |
| Save Engine | artifacts/tensorrtexec-gui/mnist-gui.plan |
--saveEngine |
Engine 输出。 |
| TensorRT | 10 |
--tensor-rt-line 10 |
选择 TensorRT 10 adapter。 |
| TF32 | 开启 | 默认 TF32 | Builder flag 设置并 read back。 |
| Workspace MiB | 64 |
--workspace 64 |
Workspace 上限为 67,108,864 bytes。 |
| Profiling | layer_names_only |
--profilingVerbosity |
Builder profiling verbosity。 |
| Opt Level | 3 |
--builderOptimizationLevel 3 |
Builder optimization level。 |
| Report | artifacts/.../mnist-gui-report.json |
--exportReport |
结构化构建报告。 |
| Build only | 开启 | --buildOnly |
构建 Engine，不执行模型推理。 |
| Skip inference | 开启 | --skipInference |
明确禁止猜测外部模型语义。 |
动态模型还应填写 Min Shapes、Opt Shapes 和 Max Shapes，格式为 tensor:dimxdim...。MNIST 模型是固定输入，本例不设置 Optimization Profile。
操作路径
- 选择或填写外层
models目录中的mnist.onnx。 - 将
Save Engine指向 Git 忽略的artifacts目录。 - 选择与本机安装一致的 TensorRT 版本线。
- 确认 Workspace、精度和 Builder 优化级别。
- 将报告保存为 JSON。
- 保持
Build only与Skip inference开启。 - 点击
Preview，确认命令中没有错误的 Shape、版本线或输出位置。 - 点击
Run，等待日志区显示 Parser、Engine 与环境状态。 - 检查
.plan和 JSON 报告均已生成。
本例脱敏后的等价命令为：
--tensor-rt-line 10 --onnx <models>\mnist.onnx --saveEngine <artifacts>\mnist-gui.plan --workspace 64 --buildOnly --skipInference
程序内部的 NormalizedCommandLine 会记录规范化后的绝对路径，便于本机审计；文章和截图只展示可移植路径。
真实运行结果

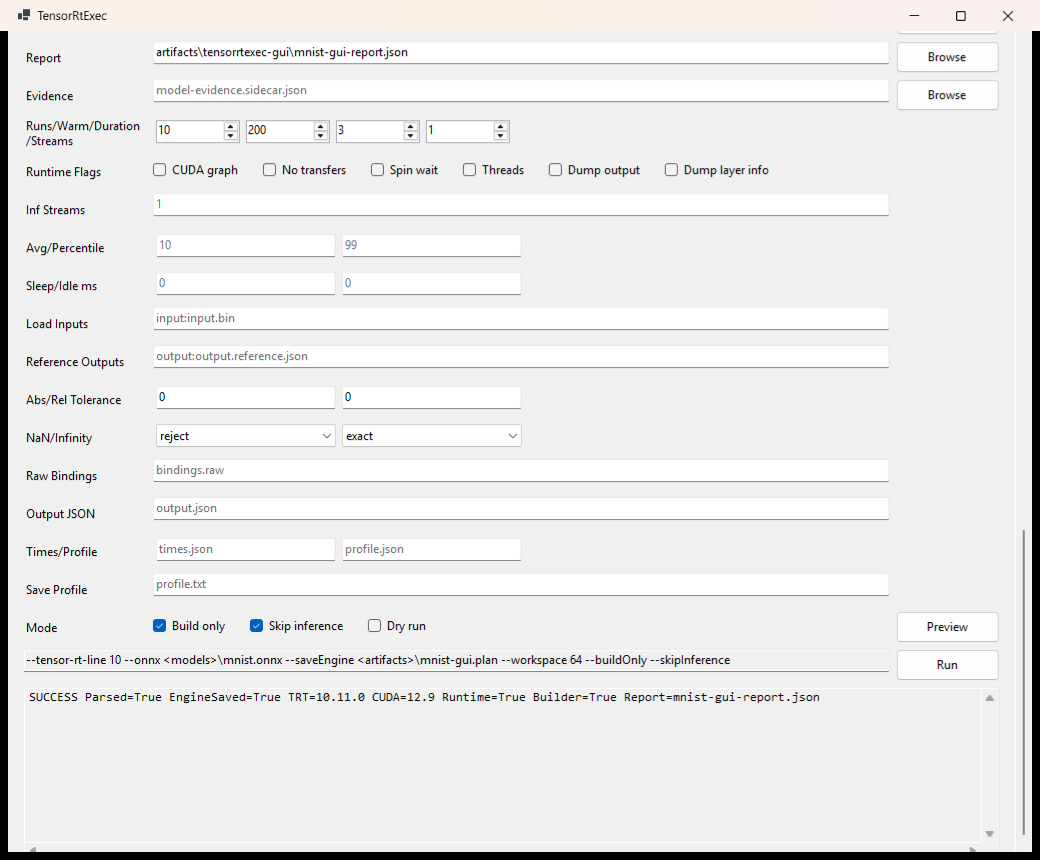

修复 GUI 日志行高度后，同一次真实构建的结果页如下。日志区域由应用真实控件显示，状态值来自本次 JSON 报告；截图前只把路径替换成文件名，Parser、Engine、TensorRT/CUDA 版本和可用性布尔值没有改动。
图片来源：由同一次 TensorRT 10.11 GUI 运行通过 Windows PrintWindow 直接捕获。命令和日志执行后做了路径脱敏，原始 JSON 报告、Engine 与哈希保存在 Git 外的本地 artifacts 中。
本次报告结果：
| 字段 | 结果 |
|---|---|
Success |
true |
State |
external-onnx-build-only |
Parsed |
true |
EngineSaved |
true |
| TensorRT | 10.11.0 |
| CUDA Toolkit | 12.9 |
| Runtime / Builder | true / true |
| Workspace | 67,108,864 bytes |
| TF32 requested/applied/readback | true / true / true |
| Parser diagnostics | 0 errors |
| Engine 长度 | 436,540 bytes |
| Engine SHA256 | 60a6d188956242b6b5c7d8f3ff65bb030902be0909139fba2f97369a3b4b7148 |
| Report 长度 | 19,569 bytes |
| Report SHA256 | a4377624f7c3e0577434f09c7bcc89de195c5af1facc4e3fc06299dbeba3b2ef |
ProofClassification |
build-only |
IsRuntimeExecutionProof |
false |
TensorRT Engine 与 GPU、TensorRT/CUDA 版本和 Builder 策略相关；重复构建的二进制哈希不保证相同，不能把本文哈希当作跨机器 golden。本文哈希只绑定这一次窗口截图与报告。
报告解读
文章运行产生的报告包含以下关键结构：
{
"Success": true,
"State": "external-onnx-build-only",
"TensorRtLine": 10,
"Parsed": true,
"EngineSaved": true,
"InferenceRan": false,
"ProofClassification": "build-only",
"BuildEvidenceOnly": true,
"IsRuntimeExecutionProof": false,
"CapabilityProbe": {
"TensorRtVersion": "10.11.0",
"CudaToolkitVersion": "12.9",
"RuntimeAvailable": true,
"BuilderAvailable": true
}
}
Parsed=true 说明 ONNX Parser 接受了模型；EngineSaved=true 说明 serialized Engine 已落盘。InferenceRan=false 是本例选择 Build only 的预期结果，不是构建失败。
模型推理与图像结果边界
TensorRtExec 无法替任意外部模型猜测输入预处理、tensor 名称、输出 layout、标签或后处理，因此本例不伪造 MNIST 识别结果图。需要验证数字 7 的真实预测时，应继续执行 MNIST ONNX 到 Engine 完整推理教程，其中包含真实 GPU 输出、输入 tensor 哈希、预测 7、置信度 0.999993、ONNX Runtime 对照与受控负例。
对于分类、检测、实例分割、Pose、OBB 和语义分割，项目的完整文章会把识别结果绘制到输入图像上，并同时提供程序运行窗口；入口见 中文技术文章目录。
常见问题
点击 Run 后没有日志
确认使用包含 GUI 日志行高度修复的版本。命令预览行固定为 38px，运行日志行固定为 180px；窗口底部可以滚动查看完整日志。
ONNX model file was not found
GUI 会按进程工作目录解析相对路径。建议从仓库根目录启动，并先用 Test-Path 与 Get-FileHash 检查模型。不要为了消除错误把模型复制进 Git 仓库。
Parser 成功但 Engine 构建失败
检查 TensorRT 版本线、动态 Shape、插件、Workspace 与模型算子支持。报告中的 copied parser diagnostics 用于定位问题，但属于 readonly diagnostics，不是 runtime proof。
为什么默认不推理
Engine 构建只需要网络与 Builder 配置；推理还需要模型专用输入、输出和验收逻辑。分类与视觉模型应进入对应 sample，而不是关闭校验强行让 GUI 猜测。
边界说明
本文证明源码树中的 WinForms 页面可以在兼容 Windows/GPU 主机上真实解析固定 MNIST ONNX 并保存 Engine 与报告。它不是任意外部模型的 runtime proof，也不是 package-consumer-runtime、public package 或 post-publish proof。
dry-run、template、local feed、ProjectReference、direct .nupkg、TensorRtExec report、YoloVision matrix、OnnxToEngine report 和 readonly diagnostics 都不能替代发布后真实消费者验证。本次工作没有执行包推送、创建 Tag、创建 Release 或上传模型。
验证与证据
- 机器可读摘要：
samples/assets/tensorrtexec-gui-article-runtime-evidence.json。 - GUI 配置截图：
docs/images/tensorrtexec-gui-runtime-config.png。 - GUI 结果截图：
docs/images/tensorrtexec-gui-runtime-result.png。 - 完整原始报告与 Engine：保存在 Git 忽略的本地
artifacts/tensorrtexec-gui。 - 产品合同测试：
TensorRtExecApplicationTests。
下一步
构建自己的模型时，下一步是根据任务类型进入 samples/ComputerVision/01.Classification、applications/YoloVision 或基于 TensorRtInferenceBindings 编写模型专用推理代码，并为输入、输出、参考结果和失败条件建立明确合同。首版开发完成前仍保持所有发布门禁关闭。
