使用 TensorRtSharp4.0 将 MNIST ONNX 转换为 TensorRT Engine 并推理
ONNX 转 TensorRT Engine 不应只停留在“生成了一个 .plan 文件”。完整流程还要确认 ONNX Parser 接受模型、Engine 能被重新加载、输入预处理与模型合同一致、GPU 真正执行了推理，并且输出结果通过模型语义校验。
本文使用 TensorRtSharp4.0 的 applications/OnnxToEngine，把 NVIDIA TensorRT sample data 中的 MNIST ONNX 构建为 Engine，再用数字 7 的 PGM 输入完成真实推理。最终结果还会与 ONNX Runtime CPU 输出比较，避免把“进程正常退出”误写成模型正确。
目标读者
- 第一次在 .NET 中把 ONNX 转换为 TensorRT Engine 的开发者。
- 希望了解 ONNX Parser、Engine 序列化和 ExecutionContext 完整关系的模型部署工程师。
- 准备使用
applications/TensorRtExec、samples/ComputerVision/01.Classification或applications/YoloVision接入自己模型的维护者。
本文使用的项目与库
| 组件 | 本文中的职责 |
|---|---|
| TensorRtSharp4.0 | 提供 TensorRT/CUDA C# API、构建工具和示例。 |
applications/OnnxToEngine |
解析参数并运行 MNIST 模型专用路径。 |
JYPPX.TensorRtSharp.Tools |
实现 PGM 读取、预处理、Engine 构建、推理与结果记录。 |
JYPPX.TensorRtSharp |
包装 ONNX Parser、Builder、Runtime、Engine 和 ExecutionContext。 |
JYPPX.CudaSharp |
管理 CUDA stream 与 GPU buffer。 |
| NVIDIA TensorRT | 解析 ONNX、构建并执行 Engine。 |
| ONNX Runtime CPU | 提供独立输出参考，用于比较 10 个 logits。 |
本文实测环境为 Windows 11、NVIDIA GeForce RTX 3060 Laptop GPU、驱动 576.02、CUDA 12.9、TensorRT 10.11.0.33 和 .NET SDK 10.0.301。CUDA、cuDNN、TensorRT 和 NVRTC 由用户自行安装，项目不打包 NVIDIA 运行库。
模型获取、许可证与暂存
TensorRT 10.11 的 sample data 自带 data/mnist/mnist.onnx。同目录 README.md 将该 opset 8 模型归因于 ONNX Model Zoo。这个文件已经是上游发布的 ONNX，因此不需要再执行 PyTorch/TensorFlow 到 ONNX 的转换。
本项目没有获得该模型和 7.pgm 输入图的独立再分发授权，所以二者都不会提交到 GitHub。ONNX 只暂存在工作区外层 models 目录，PGM 输入继续从用户安装的 TensorRT sample data 读取。
从仓库根目录执行：
$RepoRoot = (Get-Location).Path
$WorkspaceRoot = Split-Path -Parent $RepoRoot
$ModelDirectory = Join-Path $WorkspaceRoot 'models\OnnxToEngine\MNIST\nvidia-tensorrt-10.11'
$ModelPath = Join-Path $ModelDirectory 'mnist.onnx'
$TensorRtSampleModel = Join-Path $env:JYPPX_TENSORRT_ROOT 'data\mnist\mnist.onnx'
New-Item -ItemType Directory -Path $ModelDirectory -Force | Out-Null
Copy-Item -LiteralPath $TensorRtSampleModel -Destination $ModelPath -Force
Get-FileHash -LiteralPath $ModelPath -Algorithm SHA256
固定模型信息：
| 项目 | 值 |
|---|---|
| 模型 | NVIDIA TensorRT 10.11 sample data mnist.onnx |
| 长度 | 26,454 bytes |
| Opset | 8 |
| SHA256 | 2f06e72de813a8635c9bc0397ac447a601bdbfa7df4bebc278723b958831c9bf |
| 暂存位置 | <workspace>/models/OnnxToEngine/MNIST/nvidia-tensorrt-10.11/mnist.onnx |
| 转换方式 | 上游已经是 ONNX，不做二次框架转换 |
| 仓库上传 | 否 |
输入图使用 <TensorRT>/data/mnist/7.pgm，长度 797 bytes，SHA256 为 880e75f93fe00ab6f5c4e8ab00ff695c61e7e30bdf0d967ff8b34de1f5a94634。它不复制进仓库，也不嵌入文章图片。
ONNX 输入输出合同
MNIST 专用 runner 在构建后读取实际 Engine tensor metadata：
| 角色 | Tensor 名称 | 类型 | Shape |
|---|---|---|---|
| 输入 | Input3 |
float32 |
[1, 1, 28, 28] |
| 输出 | Plus214_Output_0 |
float32 |
[1, 10] |
PGM 必须是 P5 二进制灰度图。预处理公式与 TensorRT MNIST sample 保持一致：
input = 1 - pixel / 255
784 个 float 的固定 SHA256 为 81f2cd7784dca5c8f02a9887ae89a6a3582880a27d2eba95a53f845c63187564。输出 10 个 logits 经过稳定 softmax 后取 argmax；只有预测数字等于期望数字且置信度达到阈值，运行才成功。
flowchart LR
A["mnist.onnx"] --> B["TensorRtOnnxParser"]
B --> C["BuildSerializedNetwork"]
C --> D["保存 mnist-trt10.plan"]
D --> E["重新加载 Engine"]
F["7.pgm"] --> G["1 - pixel / 255"]
G --> H["Input3 [1,1,28,28]"]
E --> I["ExecutionContext + Bindings"]
H --> I
I --> J["10 logits + softmax"]
J --> K["Predicted=7 / Confidence"]
核心实现
1. 读取并验证模型与输入
MnistOnnxRuntimeService 先把路径规范化，再读取模型字节、PGM 文件和预处理 tensor：
byte[] model = File.ReadAllBytes(modelPath);
MnistPgmImage image = MnistPgmReader.Read(inputPath);
float[] inputValues = MnistPgmReader.ToTensorInput(image);
控制台只显示文件名，避免把某台机器的盘符和用户名写进截图；JSON 报告仍保留真实路径供本机复查。
2. 使用 ONNX Parser 构建 Engine
using TensorRtNetworkDefinition network =
builder.CreateNetwork(TensorRtNetworkDefinitionCreationFlags.ExplicitBatch);
using TensorRtOnnxParser parser = new TensorRtOnnxParser(logger, network);
if (!parser.Parse(model, Path.GetFileName(modelPath)))
{
throw new InvalidOperationException(parser.GetErrorSummary());
}
using TensorRtHostMemory hostMemory =
builder.BuildSerializedNetwork(network, config);
hostMemory.SaveToFile(enginePath);
3. 重新加载并绑定输入输出
using TensorRtEngine engine = runtime.DeserializeFromFile(enginePath);
using TensorRtExecutionContext context = engine.CreateExecutionContext();
using TensorRtInferenceBindings bindings =
new TensorRtInferenceBindings(engine, context, profileIndex: 0);
bindings.CopyInputFromHost(input.Name, inputValues, inputShape);
bindings.AllocateDeviceBuffer(output.Name, outputShape, outputElementCount * sizeof(float));
bindings.BindAll();
从文件重新反序列化可以验证保存的 Engine 可读，而不是继续使用 builder 内存中的临时对象。
4. 执行并校验分类结果
TensorRtInferenceExecutionSummary executionSummary = null!;
float elapsedMilliseconds = stream.MeasureElapsedTime(cudaStream =>
{
executionSummary = bindings.EnqueueAsync(
cudaStream,
synchronize: false,
runShapeInference: false);
});
stream.Synchronize();
float[] logits = bindings.ReadOutputSingles(output.Name, 10);
MnistClassification classification = MnistOutputClassifier.Classify(logits);
bool outputMatch = classification.PredictedDigit == options.ExpectedDigit &&
classification.Confidence >= options.MinimumConfidence;
编译与环境
dotnet build .\applications\OnnxToEngine\OnnxToEngine.csproj `
-c Release `
--no-restore `
/p:UseSharedCompilation=false
$env:JYPPX_NATIVE_BRIDGE_PATH = Join-Path $RepoRoot 'build-out\win-x64-trt10-cuda12-release\bin\Release\jyppxtrtbridge.dll'
$env:JYPPX_ENABLE_DEVELOPMENT_PROBING = 'true'
可复制命令
所有输出写到仓库外层 work，不会进入 Git：
$InputPath = Join-Path $env:JYPPX_TENSORRT_ROOT 'data\mnist\7.pgm'
$OutputRoot = Join-Path $WorkspaceRoot 'work\onnx-to-engine-mnist'
New-Item -ItemType Directory -Path $OutputRoot -Force | Out-Null
dotnet .\applications\OnnxToEngine\bin\Release\net8.0\OnnxToEngine.dll `
--mnist `
--tensor-rt-line 10 `
--onnx $ModelPath `
--mnistInput $InputPath `
--expectedDigit 7 `
--minimumConfidence 0.9 `
--saveEngine (Join-Path $OutputRoot 'mnist-trt10.plan') `
--exportReport (Join-Path $OutputRoot 'mnist-report.json') `
--exportOutput (Join-Path $OutputRoot 'mnist-output.json') `
--exportPreprocessedInput (Join-Path $OutputRoot 'mnist-input-f32.bin')
真实运行结果

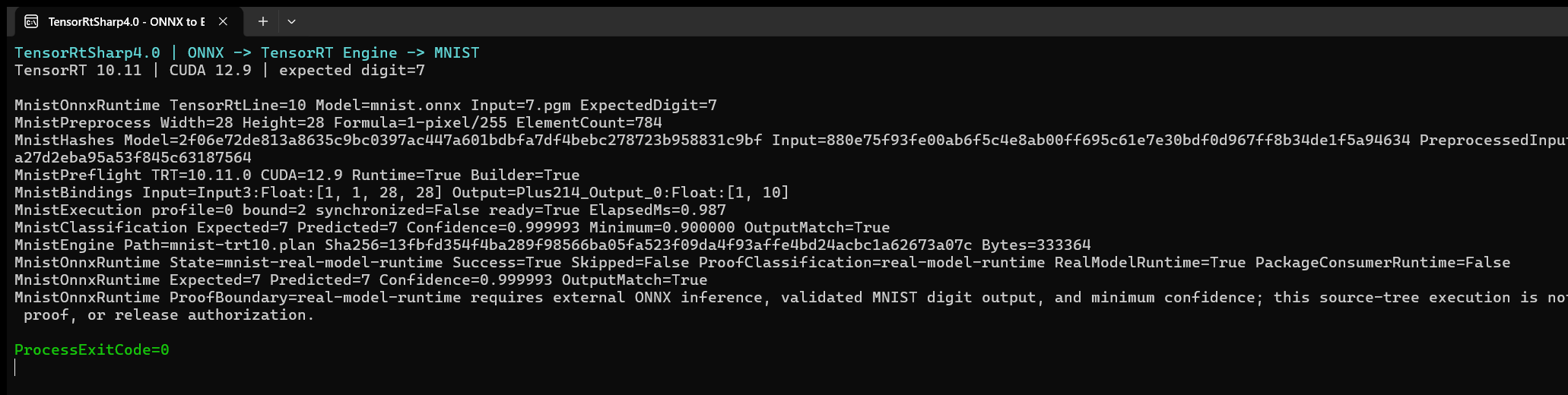

下面是上述命令的真实 Windows Terminal 运行窗口，由 PrintWindow 直接捕获程序窗口，没有重绘终端文本。终端截图来自本次真实运行的 stdout。
本次运行的关键输出：
MnistOnnxRuntime TensorRtLine=10 Model=mnist.onnx Input=7.pgm ExpectedDigit=7
MnistPreprocess Width=28 Height=28 Formula=1-pixel/255 ElementCount=784
MnistPreflight TRT=10.11.0 CUDA=12.9 Runtime=True Builder=True
MnistBindings Input=Input3:Float:[1, 1, 28, 28] Output=Plus214_Output_0:Float:[1, 10]
MnistExecution profile=0 bound=2 synchronized=False ready=True ElapsedMs=0.987
MnistClassification Expected=7 Predicted=7 Confidence=0.999993 Minimum=0.900000 OutputMatch=True
MnistEngine Path=mnist-trt10.plan Sha256=13fbfd354f4ba289f98566ba05fa523f09da4f93affe4bd24acbc1a62673a07c Bytes=333364
MnistOnnxRuntime State=mnist-real-model-runtime Success=True Skipped=False ProofClassification=real-model-runtime RealModelRuntime=True PackageConsumerRuntime=False
ProcessExitCode=0
| 检查项 | 实测结果 |
|---|---|
| ONNX | SHA256 与固定模型一致 |
| Parser / Builder | Runtime=True Builder=True |
| Engine tensor | 输入 [1,1,28,28]，输出 [1,10] |
| 预测 | Expected=7 / Predicted=7 |
| 置信度 | 0.999993 >= 0.9 |
| 输出校验 | OutputMatch=True |
| Engine 保存 | 333,364 bytes，SHA256 已记录 |
| 进程状态 | ProcessExitCode=0 |
本次文章运行的机器可读证据位于 samples/assets/onnxtoengine-mnist-article-runtime-evidence.json。模型、PGM、Engine、report、output、原始日志均留在 Git 外层目录，仓库只保存哈希和允许公开的终端截图。
独立 ONNX Runtime 对比与负例
既有固定证据 samples/assets/onnxtoengine-mnist-real-model-runtime-evidence.json 使用 ONNX Runtime 1.23.2 CPUExecutionProvider 比较 10 个 logits：
- mismatch count：0；
- argmax 相同：true；
- 最大绝对误差：
0.000006； - 绝对/相对容差：
0.0001。
受控负例只把 --expectedDigit 从 7 改为 6，模型、输入、预处理和置信度阈值保持不变。程序仍预测 7，但返回 State=mnist-output-mismatch、OutputMatch=False 和 exit code 2，证明结果校验会 fail closed。
使用自己的 ONNX
MNIST runner 的输入输出语义是专门实现的。任意外部 ONNX 可以使用 applications/OnnxToEngine 或 applications/TensorRtExec 生成 Engine 和 build report，但不能自动推断业务预处理与后处理。
| 场景 | 后续入口 |
|---|---|
| 通用构建与 CLI/GUI | applications/TensorRtExec |
| 图像分类 | samples/ComputerVision/01.Classification |
| 检测、分割、OBB、Pose、语义分割 | applications/YoloVision |
| 参数兼容矩阵 | applications/OnnxToEngine/trtexec-parity-matrix.json |
--buildOnly 只证明 Parser/Builder 路径和 Engine 产物生成，不是模型推理成功。外部模型必须另行定义输入合同、参考输出和后处理验收。
常见问题
模型 SHA256 不一致
不要继续构建。确认文件来自同一 TensorRT sample data 版本，并重新复制到外层 models 目录。模型名相同不代表字节相同。
dependency-unavailable
检查 TensorRT/CUDA 用户安装目录、桥接库组合和开发探测环境变量。skipped 状态不是运行成功。
PGM 解析失败
MNIST runner 只接受 P5 二进制灰度 PGM，尺寸必须是 28x28。普通 PNG/JPEG 不能直接作为 --mnistInput。
预测数字正确但置信度不足
程序仍会失败。应先核对预处理公式、输入哈希、模型哈希和 logits，不要降低阈值掩盖合同错误。
边界说明
本次结果证明源码树中的 MNIST ONNX 可以被 TensorRT 10.11 解析、构建、保存、重新加载并完成真实 GPU 推理，且输出通过语义检查和独立 ORT 对比。
它不是任意外部模型的 runtime proof；build-only 也不是 inference proof。源码树运行不是 public package proof，也不是 post-publish proof、package push 或 release close approval。本文没有发布包、创建 Tag 或创建 Release。
英文边界术语：not runtime proof for arbitrary external models, not public package proof, and not post-publish proof.
