使用 TensorRtSharp4.0 在 C# 中运行 YOLOv8n 图像分类
图像分类的输出不是检测框，而是一组“整张图片属于哪个类别”的概率。本教程从一个空的 .NET 控制台项目开始，演示如何获取官方 YOLOv8n-cls 权重、转换并暂存 ONNX、生成 C# 实际预处理 tensor、建立独立 ONNX Runtime 参考、通过公开 NuGet 包运行 TensorRT，最后把 Top-5 分类结果叠加到原图并保存程序窗口截图。
本文使用的图片是一辆伦敦双层巴士。最终 Top-1 是 fire_engine，而不是人工期望的 bus。这不是隐藏掉的坏结果：本文验证的是 C# 预处理、TensorRT 输出和独立 CPU reference 是否一致，不把单张图片的分类结果包装成模型精度证明。
本文使用的项目与库
| 项目或库 | 本文职责 |
|---|---|
| TensorRtSharp4.0 | 提供 owner-safe 的 TensorRT/CUDA 托管接口、ONNX 构建和推理执行。 |
| YoloVision | 提供图像预处理、YOLO 分类解码、Top-K、JSON 和 SVG 可视化。 |
| TensorRT 10.11 | 在 NVIDIA GPU 上构建并执行静态 ONNX 网络。 |
| CUDA 12.9 / cuDNN 9.22 | 由用户自行安装，作为 TensorRT 的系统依赖。 |
| Ultralytics | 提供 YOLOv8n-cls 权重、ImageNet 类别表和 ONNX 导出工具。 |
| ONNX Runtime CPU | 使用 C# 实际输入 tensor 生成独立的 1,000 值参考输出。 |
本地消费项目只引用以下三个包：
JYPPX.TensorRT.CSharp.APIapplications/YoloVisionJYPPX.TensorRT.CSharp.API.Runtime.win-x64.trt10.11.cuda12.9.cudnn9.22.Bridge
第三个包只包含 jyppxtrtbridge.dll。CUDA、cuDNN、TensorRT 和 NVRTC 不会被打进 NuGet 包。
完整流程如下：
flowchart LR
A["获取 YOLOv8n-cls 权重"] --> B["导出 ONNX"]
B --> C["暂存到外层 models"]
D["下载 CC0 巴士图片"] --> E["C# center-crop 预处理"]
E --> F["ORT 生成 C# tensor reference"]
C --> G["外部三包消费项目"]
F --> G
G --> H["TensorRT GPU 推理"]
H --> I["全 1,000 概率比较"]
H --> J["原图 Top-5 与终端截图"]
准备环境与工作目录
需要准备：
- Windows x64 和支持 CUDA 的 NVIDIA GPU；
- .NET 8 SDK；
- TensorRT 10.11、CUDA 12.9、cuDNN 9.22；
- 含 PyTorch、Ultralytics、ONNX、ONNX Runtime、OpenCV 和 Pillow 的 Python 环境。
以下命令假设当前目录是仓库根目录。所有大文件都写到 Git 仓库外层：
$repoRoot = (Resolve-Path '.').Path
$workspaceRoot = Split-Path $repoRoot -Parent
$python = '<python-with-ultralytics>'
$assetRoot = Join-Path $workspaceRoot 'downloads/yolov8n-cls-ultralytics-v8.3.0'
$modelRoot = Join-Path $workspaceRoot 'models/YoloVision/Classification/yolov8n-cls-ultralytics-v8.3.0'
$articleInputRoot = Join-Path $workspaceRoot 'downloads/article-assets/yolovision-yolov8n-cls-cc0-bus'
$demoRoot = Join-Path $workspaceRoot 'consumer-workspaces/yolov8n-cls-article'
$artifactRoot = Join-Path $workspaceRoot 'downloads/article-results/yolov8n-cls'
New-Item -ItemType Directory -Force `
-Path $assetRoot, $modelRoot, $articleInputRoot, $artifactRoot | Out-Null
不要把 $assetRoot、$modelRoot、$articleInputRoot 或 $artifactRoot 放进仓库目录。
模型获取与许可证
本文固定使用 Ultralytics v8.3.0 资产和源码提交：
| 项目 | 固定值 |
|---|---|
| 权重 URL | https://github.com/ultralytics/assets/releases/download/v8.3.0/yolov8n-cls.pt |
| 源码 revision | ultralytics-v8.3.0@6e43d1e1e5db72afbf686dee6745669bcb124b0a |
| 权重 SHA256 | 11fa19f2aea79bc960d680a13f82f22105982b325eb9e17a4a5e1a9f8245980a |
| ImageNet 类别表 | 固定提交中的 ultralytics/cfg/datasets/ImageNet.yaml |
| 许可证 | AGPL-3.0-only |
使用仓库脚本下载并校验权重、许可证和类别表：
pwsh -NoProfile -ExecutionPolicy Bypass `
-File (Join-Path $repoRoot 'eng/Acquire-YoloV8ClassificationOfficialAssets.ps1') `
-AssetRoot $assetRoot `
-PythonPath $python
脚本固定 release asset ID、长度与 SHA256，下载后不执行 TensorRT，也不发布任何文件。权重、类别表和转换后的 ONNX 没有获得本项目重新分发授权，因此只保留在本地工作区。
ONNX 转换与暂存
进入权重目录后执行固定导出命令：
Push-Location (Join-Path $assetRoot 'source')
yolo export model=yolov8n-cls.pt format=onnx imgsz=224 opset=17 simplify=True dynamic=False batch=1 device=cpu
Pop-Location
Copy-Item `
-LiteralPath (Join-Path $assetRoot 'source/yolov8n-cls.onnx') `
-Destination (Join-Path $modelRoot 'yolov8n-cls.onnx') `
-Force
转换后的文件暂存路径为：
models/YoloVision/Classification/yolov8n-cls-ultralytics-v8.3.0/yolov8n-cls.onnx
这里的 models 是仓库同级目录，不是仓库内目录。后续 Model Zoo 建立前，所有演示 ONNX 都按这个规则暂存。
校验模型：
$onnx = Join-Path $modelRoot 'yolov8n-cls.onnx'
Get-Item $onnx | Select-Object Length
Get-FileHash $onnx -Algorithm SHA256
期望结果：
| 属性 | 固定值 |
|---|---|
| 长度 | 10,911,331 字节 |
| SHA256 | 630c022a99885d59f633ab5a614738f8a49be7f361e340fd3ff89b8c19b0768f |
| 输入 | images:float32[1,3,224,224] |
| 输出 | output0:float32[1,1000] |
| 最后一个 ONNX 节点 | Softmax |
准备可公开展示的输入图片
模型资产中的 bus.jpg 未获得随项目文章重新分发的批准，因此结果图使用 Wikimedia Commons 的 Liverpool Street Bus station 2025。作者为 UK bus Image，许可证为 CC0 1.0。
下载 1280 像素版本并转换成内置预处理器支持的 PPM：
$inputJpg = Join-Path $articleInputRoot 'liverpool-street-bus-station-1280.jpg'
$inputPpm = Join-Path $articleInputRoot 'liverpool-street-bus-station-1280.ppm'
Invoke-WebRequest `
-Uri 'https://upload.wikimedia.org/wikipedia/commons/thumb/d/d4/Liverpool_Street_Bus_station_2025.jpg/1280px-Liverpool_Street_Bus_station_2025.jpg' `
-OutFile $inputJpg
& $python -c "from PIL import Image; Image.open(r'$inputJpg').convert('RGB').save(r'$inputPpm')"
Get-FileHash $inputJpg, $inputPpm -Algorithm SHA256
期望值：
| 文件 | 尺寸 | SHA256 |
|---|---|---|
| JPEG | 1280x961 |
52b889d4fc9baea772ba2d9bbdfdef8b70710f993d7f27d193a965b11e708bcb |
| PPM | 1280x961 |
80715af66669147b049fec9386152bd45505f4e494a65079fdc55404d4589b8e |
PPM 提供推理像素，JPEG 嵌入 SVG 结果图。YoloVision 会校验两者与预处理源图尺寸一致。
使用公开包准备应用
applications/YoloVision 是完整应用并设置为 IsPackable=false。它通过共享 props 引用已发布的
JYPPX.TensorRT.CSharp.API 4 系列包，以及作者维护的
OpenCV-CSharp-API。应用本身不发布 YoloVision 案例 NuGet 包。
新建仓库外项目时，可以让 NuGet 获取当前公开预览版，而不在文章中写死具体版本：
dotnet add package JYPPX.TensorRT.CSharp.API --version "4.0.0-*"
dotnet add package JYPPX.OpenCV.CSharp.API --prerelease
dotnet add package JYPPX.OpenCV.runtime.win-x64 --prerelease
dotnet add package JYPPX.TensorRT.CSharp.API.Runtime.win-x64.trt10.11.cuda12.9.cudnn9.22.Bridge --version "4.0.0-*"
4.0.0-* 只跟随当前 4.0.0 预览线，避免误选 API 不兼容的历史 4.0.6170。最后一个包 ID 必须按目标机器环境替换。它只包含项目自有 bridge；CUDA、cuDNN、TensorRT 和 NVRTC
继续由用户安装。仓库中的 YoloVision 项目直接运行当前源码，但 TensorRT/CUDA API 来自公开 NuGet 包。
编写程序入口
将 Program.cs 写成：
using YoloVisionSample;
return YoloVisionCommand.Run(args);
YoloVisionCommand 负责参数解析、图像预处理、TensorRT engine 生命周期、binding、执行、分类解码、reference 比较、JSON 与 SVG 输出。消费程序不接触裸 IntPtr，也不需要自己释放 TensorRT/CUDA owner。
编译并运行
还原并编译使用公开包的 YoloVision 应用：
dotnet restore ./applications/YoloVision/YoloVision.csproj
dotnet build ./applications/YoloVision/YoloVision.csproj -c Release --no-restore
1. 生成 C# 实际输入 tensor
YOLOv8n-cls 使用 shorter-side-center-crop，不是 detection 的 letterbox。先执行预处理-only：
$inputTensor = Join-Path $artifactRoot 'classification-csharp-input.fp32.bin'
dotnet run --project ./applications/YoloVision -c Release --no-build -- `
--task cls `
--family v8 `
--image $inputPpm `
--preprocessed-output $inputTensor `
--input-shape 1x3x224x224 `
--preprocess-only
固定预处理合同为：
- RGB、NCHW、
float32[1,3,224,224]； - 短边缩放到 224，得到
298x224； - 从水平方向
x=37开始中心裁剪； - 像素乘以
1/255； - mean 为
0,0,0，std 为1,1,1。
本次 C# tensor SHA256 为 931ba0af3ea36ad344551f5dbe850dcbe800f464f4d98324a3e8f0447dd6a7a3。
2. 为 C# tensor 生成独立参考
C# 抗锯齿缩放与 Pillow/Ultralytics 可能有逐像素差异，因此 reference 必须基于 C# 实际 tensor 生成，不能直接复用另一个预处理器的输出：
$referenceRoot = Join-Path $artifactRoot 'reference'
& $python (Join-Path $repoRoot 'eng/Invoke-YoloVisionClassificationReference.py') `
--weights (Join-Path $assetRoot 'source/yolov8n-cls.pt') `
--imagenet-yaml (Join-Path $assetRoot 'source/ImageNet.yaml') `
--image $inputJpg `
--onnx $onnx `
--output-directory $referenceRoot `
--csharp-tensor $inputTensor
脚本会同时验证 PyTorch 与 ONNX Runtime，随后写出：
output0-csharp-input-onnxruntime.fp32.bin；output0-csharp-input.reference.json；- 1,000 类 labels；
- Top-5 与所有输入、输出 SHA256。
本次 C# tensor reference SHA256 为 2e80e6b389f8b68022bcaada3a5958784739c1224571c461b8cfb4fa44317a4f。
3. 执行 TensorRT 正例
让运行时找到用户安装的 TensorRT，并确认没有指定源码树 bridge：
$env:JYPPX_TENSORRT_ROOT = $env:TENSORRT_PATH
$env:JYPPX_ENABLE_DEVELOPMENT_PROBING = 'true'
Remove-Item Env:JYPPX_NATIVE_BRIDGE_PATH -ErrorAction SilentlyContinue
$labels = Join-Path $referenceRoot 'imagenet-yolov8n-cls.names'
$reference = Join-Path $referenceRoot 'output0-csharp-input.reference.json'
$outputJson = Join-Path $artifactRoot 'classification-output.json'
$outputSvg = Join-Path $artifactRoot 'classification-annotated.svg'
dotnet run --project ./applications/YoloVision -c Release --no-build -- `
--model $onnx `
--labels $labels `
--image $inputPpm `
--preprocessed-output $inputTensor `
--visualization-background $inputJpg `
--output-json $outputJson `
--visualization $outputSvg `
--input-shape 1x3x224x224 `
--input-name images `
--output-name output0 `
--tensor-rt-line 10 `
--noTF32 `
--family v8 `
--task cls `
--classification-output output0 `
--class-count 1000 `
--classification-score-mode probabilities `
--no-nms `
--nms-mode none `
--confidence 0 `
--top-k 5 `
--reference-outputs "output0:$reference" `
--reference-abs-tolerance 0.0001 `
--reference-rel-tolerance 0.0001

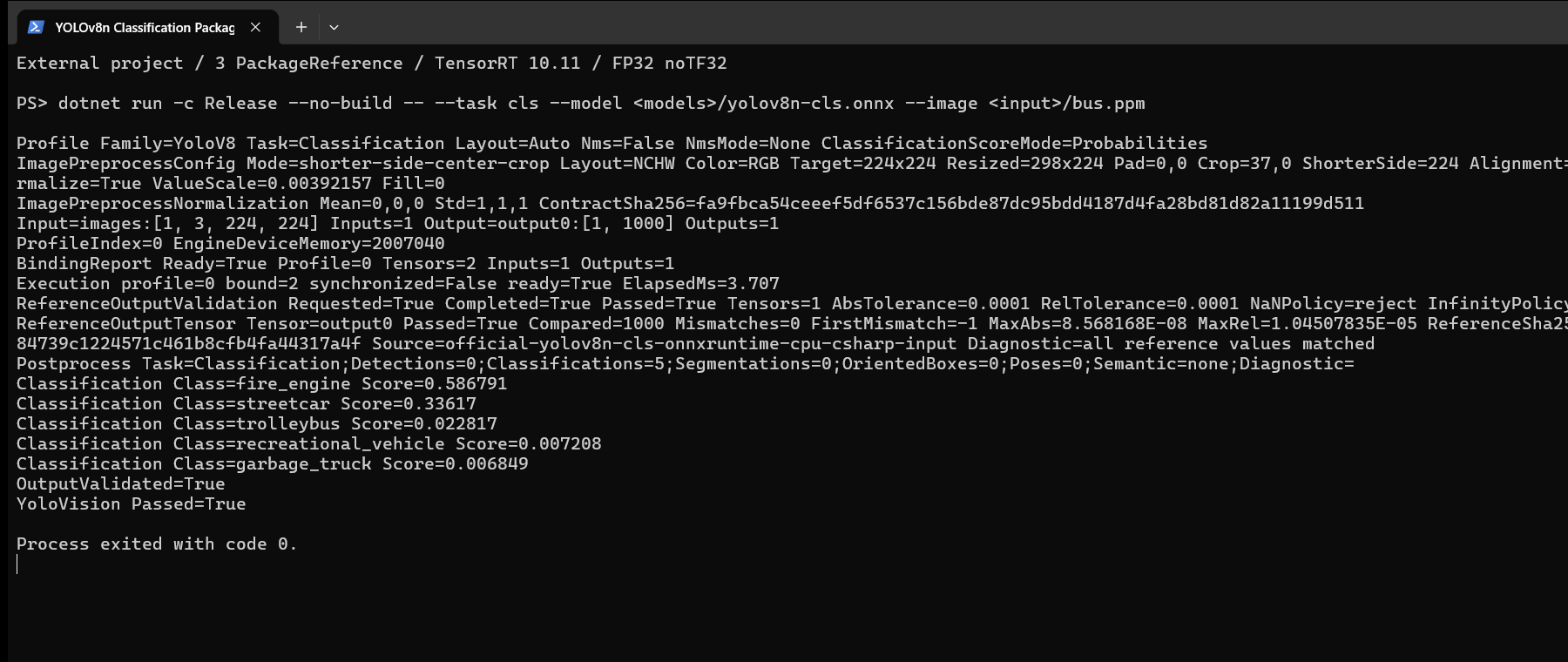

下面是仓库外项目仅通过三个 PackageReference 执行时的真实窗口：
终端截图来自本次真实运行的 stdout，不是手工填写的结果卡片。窗口显示输入输出合同、预处理、TensorRT binding、全向量比较、Top-5、OutputValidated=True、YoloVision Passed=True 和退出码 0。

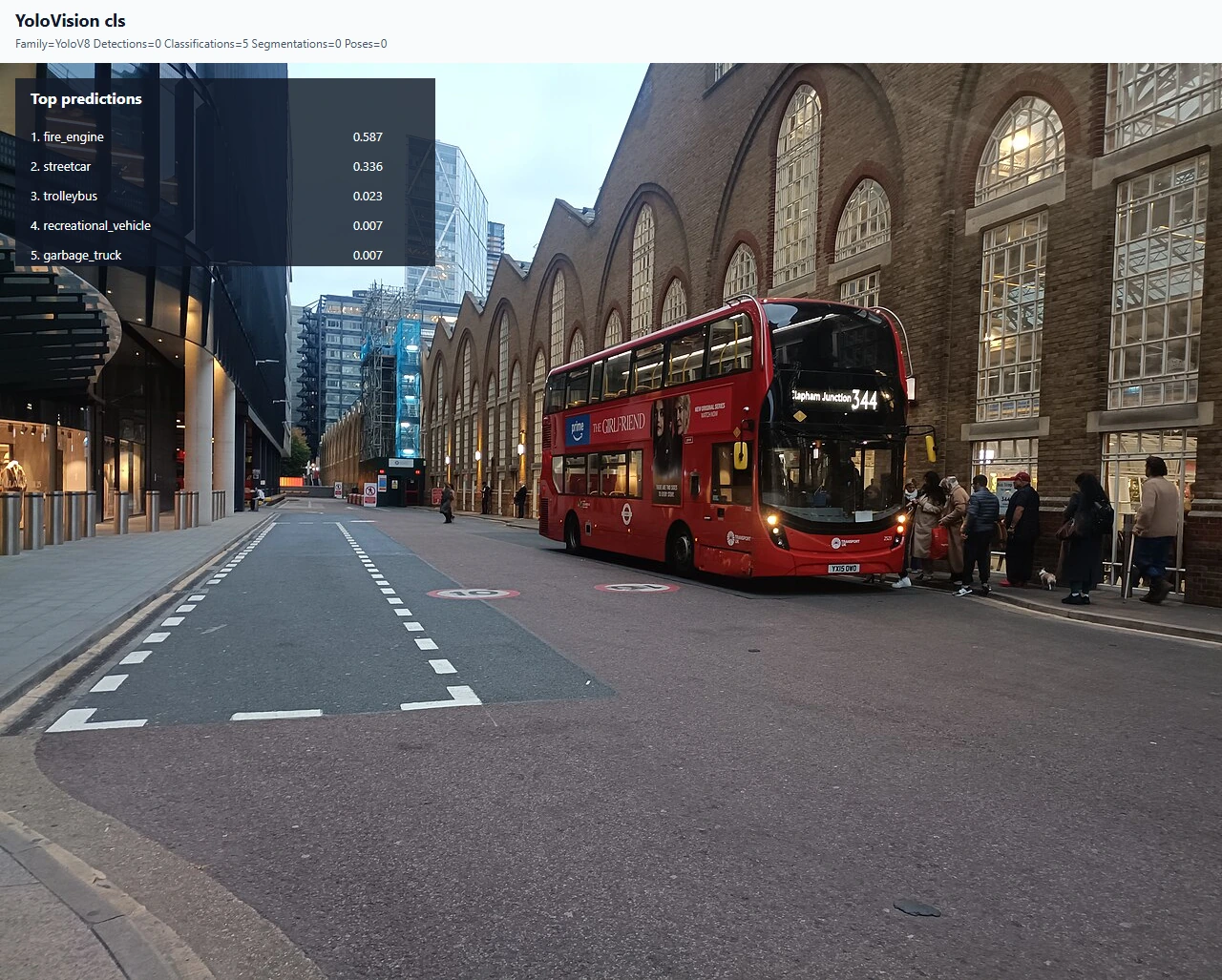

4. 查看原图 Top-5
分类任务没有目标框。正确的结果展示方式是在原图上叠加整张图片的 Top-5 类别和概率：
图中结果来自程序生成的 SVG，不是后期手工添加文字。Top-5 为：
| 排名 | ImageNet 类别 | 概率 |
|---|---|---|
| 1 | fire_engine |
0.58679134 |
| 2 | streetcar |
0.33616993 |
| 3 | trolleybus |
0.022817276 |
| 4 | recreational_vehicle |
0.0072083427 |
| 5 | garbage_truck |
0.0068488526 |
红色双层巴士被排到 fire_engine，说明这个轻量 ImageNet 模型对该图片存在类别混淆。TensorRT 与 ORT 得到同一 Top-5，只证明部署实现一致，不证明预测语义一定正确。
已验证结果
本次运行环境为 Windows x64、NVIDIA GeForce RTX 3060 Laptop GPU、TensorRT 10.11、CUDA 12.9、FP32 且关闭 TF32。
| 验证项 | 结果 |
|---|---|
| 外部项目包引用 | 3 |
ProjectReference |
0 |
| 手工程序集引用 | 0 |
JYPPX_NATIVE_BRIDGE_PATH |
未设置 |
| 输入 tensor | 150,528 个 float32 |
| 输出 tensor | output0:[1,1000] |
| 比较值数量 | 1,000 |
| mismatch | 0 |
| first mismatch | -1 |
| 最大绝对误差 | 8.568168E-08 |
| 最大相对误差 | 1.04507835E-05 |
| Top-5 数量 | 5 |
| 退出码 | 0 |
发布前历史证据中的三个包都锚定源码提交 be2e507ae2d34836982eadc4d18a71d9d6655ab0：
| 包 | 长度 | SHA256 |
|---|---|---|
| managed API | 15,230,357 |
140d7cc4f3c2842b5bf601650b955f2ebe9951f910858fc823da2ef6d38f54d8 |
| YoloVision | 119,261 |
79fcf8469ccf0b49102f55752acd0fde24a4e07a7d654b8938b349aa3c031c31 |
| bridge-only | 376,997 |
968e54765bc51228f5893223f8799ab0decb75405df8c765980440a98e9f960c |
受控负例
把 reference 第 0 个值增加 0.125 后再次运行，严格验证必须失败：
ReferenceOutputValidation ... Passed=False
ReferenceOutputTensor Tensor=output0 Compared=1000 Mismatches=1 FirstMismatch=0 MaxAbs=0.125
OutputValidated=False
YoloVision Passed=False
进程退出码为 1。这证明 reference 不匹配时程序会 fail closed，而不是仍然输出成功。
结果文件与复查方法
正例运行会产生：
| 文件 | 用途 |
|---|---|
classification-csharp-input.fp32.bin |
C# 实际预处理 tensor。 |
classification-output.json |
模型合同、预处理、binding、reference 比较与 Top-5。 |
classification-annotated.svg |
嵌入原图和 Top-5 的矢量结果。 |
output0-csharp-input.reference.json |
ORT 对同一 C# tensor 的 1,000 值参考。 |
classification-runtime-terminal-source.log |
截图对应的完整 stdout。 |
建议复查：
Get-FileHash `
(Join-Path $artifactRoot 'classification-output.json'), `
(Join-Path $artifactRoot 'classification-annotated.svg'), `
(Join-Path $artifactRoot 'classification-runtime-terminal-source.log') `
-Algorithm SHA256
两张图都来自同一次真实 TensorRT 执行：结果图由该次执行写出的 SVG 渲染，终端图由显示该次 stdout 的 Windows Terminal 窗口直接捕获。图片来源、包哈希、运行哈希和两张 PNG 的 SHA256 记录在 samples/assets/yolovision-yolov8n-cls-article-visual-assets.json 与 samples/assets/yolovision-yolov8n-cls-article-runtime-evidence.json。
常见问题
output0 概率和为 1，但 Top-5 不对
检查 labels 是否严格按 ImageNet.yaml 的 map 插入顺序生成，并确认共有 1,000 行。类别表顺序错误不会改变概率，却会把 class ID 映射成错误名称。
TensorRT 与 ORT 有少量误差
确认使用 --noTF32，reference 来自同一个 C# tensor，且模型与 reference 的 SHA256 一致。不要通过扩大容差来掩盖输入 tensor 不同的问题。
可视化只有结果面板，没有原图
必须同时传入 --image、--visualization 和 --visualization-background。用于预处理的 PPM 与作为背景的 JPEG 尺寸必须完全相同。
bridge 已复制但 TensorRT DLL 找不到
bridge-only 包只负责项目自己的 native bridge。请安装与包键一致的 TensorRT/CUDA/cuDNN，并让 JYPPX_TENSORRT_ROOT 指向 TensorRT 安装根目录。
复查与边界
发布前 local-feed 证据复核
本文已经证明：
- 官方 YOLOv8n-cls 可以转换为固定静态 ONNX 并暂存在外层
models； - C# 内置 center-crop 预处理能够生成可哈希 tensor；
- 独立 ORT reference 与 TensorRT 全 1,000 概率零 mismatch；
- 外部项目可以通过公开 managed/bridge 包完成真实 GPU 推理；
- 原图 Top-5、JSON、完整日志和程序窗口可相互追溯；
- 受控 reference 变更会返回非零退出码。
本文不代表：
- 模型对这张图片的 Top-1 语义一定正确；
- 权重、ONNX 或第三方模型资产获得公开再分发授权；
- 包已经从 nuget.org 或 GitHub Packages 下载；
- 已完成 public-package、post-publish、Owner acceptance 或正式 release proof；
- 已创建 tag、GitHub Release 或执行任何包发布。
模型、reference、tensor、运行日志和中间 SVG 继续保留在仓库外。Git 只保存技术文章、可公开再分发的两张结果 PNG，以及不含模型本体的哈希证据。
