OnnxToEngine 实战：自有数字图片、TensorRT 与 ONNX Runtime 双重验证

本文从模型取得开始，完整演示如何用 TensorRtSharp4.0 的 applications/OnnxToEngine 运行 MNIST ONNX、生成项目自有的数字 7 输入、构建 TensorRT engine、执行推理、导出结构化结果，并把实际像素、预测数字、置信度和十类概率绘制到结果图。最后再用 ONNX Runtime CPU 对同一个 float32 tensor 建立独立参考，并用错误期望数字验证失败关闭。

模型、engine、PGM、tensor 和原始日志都留在 Git 仓库外。仓库只保存代码、脱敏证据与允许再分发的项目自有配图；CUDA、cuDNN、TensorRT 和 NVRTC 继续由用户按版本安装。

本文使用的项目与库

项目或库 本文职责
JYPPX.TensorRtSharp 解析 ONNX、构建 engine、绑定 tensor 并执行 enqueue
JYPPX.CudaSharp 管理 CUDA 设备、stream 和显存生命周期
JYPPX.TensorRtSharp.Tools 实现 MNIST PGM 读取、预处理、结果验证和 SVG 可视化
applications/OnnxToEngine 提供 --mnist 命令入口与 JSON、tensor、engine、结果图导出
tests/fixtures/mnist-onnx-runtime-reference 在隔离项目中使用 ONNX Runtime CPUExecutionProvider 生成独立参考
TensorRT 10.11 本次真实 GPU 推理后端
ONNX Runtime 1.23.2 同一输入 tensor 的独立 CPU 对照

第一版只验证主要功能链路，不把单张数字结果解释为完整 MNIST 精度评测。

模型获取与许可证

本文模型来自用户安装的 TensorRT 10.11.0.33 示例数据目录。该目录 README 将 mnist.onnx 归因于 ONNX Model Zoo MNIST，固定来源标识为 TensorRT-10.11.0.33-sample-data。

项目 固定值
ONNX 长度 26,454 bytes
ONNX opset 8
SHA256 2f06e72de813a8635c9bc0397ac447a601bdbfa7df4bebc278723b958831c9bf
暂存位置 models/OnnxToEngine/MNIST/nvidia-tensorrt-10.11/mnist.onnx
Git 跟踪 否
公开再分发批准 否

从用户安装目录复制时只操作外层模型工作区：

$RepoRoot = (Resolve-Path .).Path
$WorkspaceRoot = Split-Path -Parent $RepoRoot
$ModelRoot = Join-Path $WorkspaceRoot 'models/OnnxToEngine/MNIST/nvidia-tensorrt-10.11'
New-Item -ItemType Directory -Force -Path $ModelRoot | Out-Null
Copy-Item (Join-Path $env:TENSORRT_PATH 'data/mnist/mnist.onnx') $ModelRoot
Get-FileHash (Join-Path $ModelRoot 'mnist.onnx') -Algorithm SHA256

输入图不再使用 TensorRT 附带的 7.pgm。仓库脚本生成无第三方来源的固定几何数字 7，并将生成结果标记为 CC0-1.0：

powershell -NoProfile -ExecutionPolicy Bypass `
  -File ./eng/New-MnistOwnerGeneratedDigit.ps1

生成的 digit-7.pgm 为 P5、28×28、797 bytes，SHA256 是 e2f39f47bae623e76b4a16dc4f2de66f11e3cae9b5e0eb2fa4f17858d7a3aa87。文件仍放在外层 downloads/mnist-owner-generated，不提交 Git；文章结果图由它的像素和真实预测生成。

ONNX 转换与暂存

这个模型已经是上游 ONNX，不需要再次经过 PyTorch 或 TensorFlow 导出。机器清单采用下面的固定转换说明：

Copy mnist.onnx from the user-installed TensorRT data/mnist directory; no local framework-to-ONNX conversion is performed.

这里要区分两件事：复制并校验 ONNX 不是模型转换；TensorRT 把 ONNX 构建为版本相关的 .plan 也不是重新导出 ONNX。若以后改用训练 checkpoint，必须另行固定训练框架、opset、输入名称、shape 和导出脚本。

模型合同为：

Input3:float32[1,1,28,28] -> Plus214_Output_0:float32[1,10]

PGM 像素按 tensor[index] = 1 - pixel[index] / 255 转换。本次 784 个 float32 输入值的 SHA256 为 7f6cfd9ba7fadb5e2751bd150ea92275f90c413681fec0c74921f4b476f81f76。

创建本地包消费项目

MNIST 的低层持久化 plan 消费已经由 tests/fixtures/package-consumers/RefittedPlan.PackageConsumer 覆盖。它只引用主 API 和匹配的 bridge-only 两个本地候选包，隔离 restore graph 中 ProjectReference=0，CUDA、cuDNN 与 TensorRT 继续来自用户安装目录。对应完整文章为 tensorrtexec-refitted-plan-local-package-consumer.md。

本文新增的是 OnnxToEngine 源码树真实模型与可视化证明，不把两种证据混写。正式发布前可先本地打包：

dotnet pack ./pack/JYPPX.TensorRT.CSharp.API/JYPPX.TensorRT.CSharp.API.csproj `
  -c Release -o ./artifacts/managed -p:JYPPXPackageVersion=4.0.0

这些命令只生成本地候选包，不会推送 NuGet.org、GitHub Packages，也不会创建 Tag 或 Release。

编写程序入口

OnnxToEngine 的 --mnist 分支先构造 MnistOnnxRuntimeOptions，再执行模型并写出可视化：

MnistOnnxRuntimeResult result = new MnistOnnxRuntimeService().Execute(options);

if (!string.IsNullOrWhiteSpace(visualizationPath))
{
    MnistVisualizationWriter.Write(visualizationPath, result);
}

MnistVisualizationWriter 会重新读取本次运行的 PGM，并拒绝非 28×28 输入、未执行推理、无效预测索引或不是十分类的结果。SVG 左侧绘制实际 784 个像素，右侧绘制预测数字、置信度和十类概率，因此不是手工填写的指标卡片。

编译并运行

先构建样例：

dotnet build ./applications/OnnxToEngine/OnnxToEngine.csproj -c Release

再设置用户安装的 TensorRT 根目录和项目自己编译的 bridge。下面只使用变量，不绑定任何机器盘符：

$AssetRoot = Join-Path $WorkspaceRoot 'downloads/mnist-owner-generated'
$ModelPath = Join-Path $ModelRoot 'mnist.onnx'
$App = './applications/OnnxToEngine/bin/Release/net8.0/OnnxToEngine.dll'

$env:JYPPX_TENSORRT_ROOT = $env:TENSORRT_PATH
$env:JYPPX_NATIVE_BRIDGE_PATH = '<bridge-build>/jyppxtrtbridge.dll'
$env:JYPPX_ENABLE_DEVELOPMENT_PROBING = 'true'

dotnet $App --mnist --tensor-rt-line 10 `
  --onnx $ModelPath `
  --mnistInput (Join-Path $AssetRoot 'digit-7.pgm') `
  --expectedDigit 7 --minimumConfidence 0.5 `
  --saveEngine (Join-Path $AssetRoot 'digit-7.plan') `
  --exportReport (Join-Path $AssetRoot 'digit-7-report.json') `
  --exportOutput (Join-Path $AssetRoot 'digit-7-output.json') `
  --exportPreprocessedInput (Join-Path $AssetRoot 'digit-7-input.fp32.bin') `
  --visualization (Join-Path $AssetRoot 'digit-7-result.svg')

用同一个 float32 tensor 运行 ONNX Runtime CPU 对照：

powershell -NoProfile -ExecutionPolicy Bypass `
  -File ./eng/Test-TensorRtExecMnistOnnxRuntimeReference.ps1 `
  -ModelPath $ModelPath `
  -InputPath (Join-Path $AssetRoot 'digit-7-input.fp32.bin') `
  -TensorRtReferencePath (Join-Path $AssetRoot 'digit-7-tensorrt.reference.json') `
  -OutputRoot (Join-Path $WorkspaceRoot 'consumer-workspaces/mnist-owner-generated-ort') `
  -ReportDirectory (Join-Path $AssetRoot 'onnxruntime') `
  -Strict

脚本已兼容 Windows PowerShell 5.1 和 PowerShell 7。若目标机器不能运行 GPU 部分，应检查 bridge、TensorRT、CUDA、驱动和版本组合；这属于本机环境前置条件，不能把跳过写成推理通过。

已验证结果

本次运行环境为 Windows 11、NVIDIA GeForce RTX 3060 Laptop GPU、TensorRT 10.11.0、CUDA 12.9。TensorRT 预测数字 7，置信度 0.99945575，enqueue 记录为 0.971776 ms。

ONNX Runtime 1.23.2 明确使用 CPUExecutionProvider，比较 10 个 logits，mismatch 0、first mismatch -1、最大绝对误差 6.198883e-6、最大相对误差 1.3311652e-6。

受控负例保持模型和输入不变，只把 --expectedDigit 从 7 改为 6；程序仍预测 7，OutputMatch=False，状态为 mnist-output-mismatch，退出码为 2。

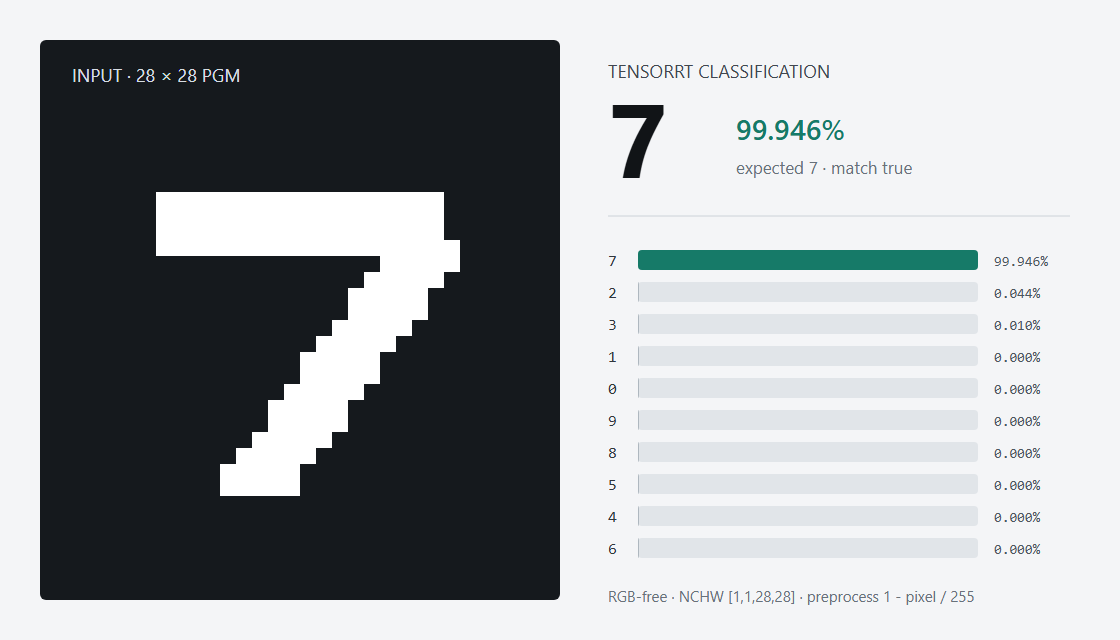

项目自有数字 7 的真实 TensorRT 分类结果

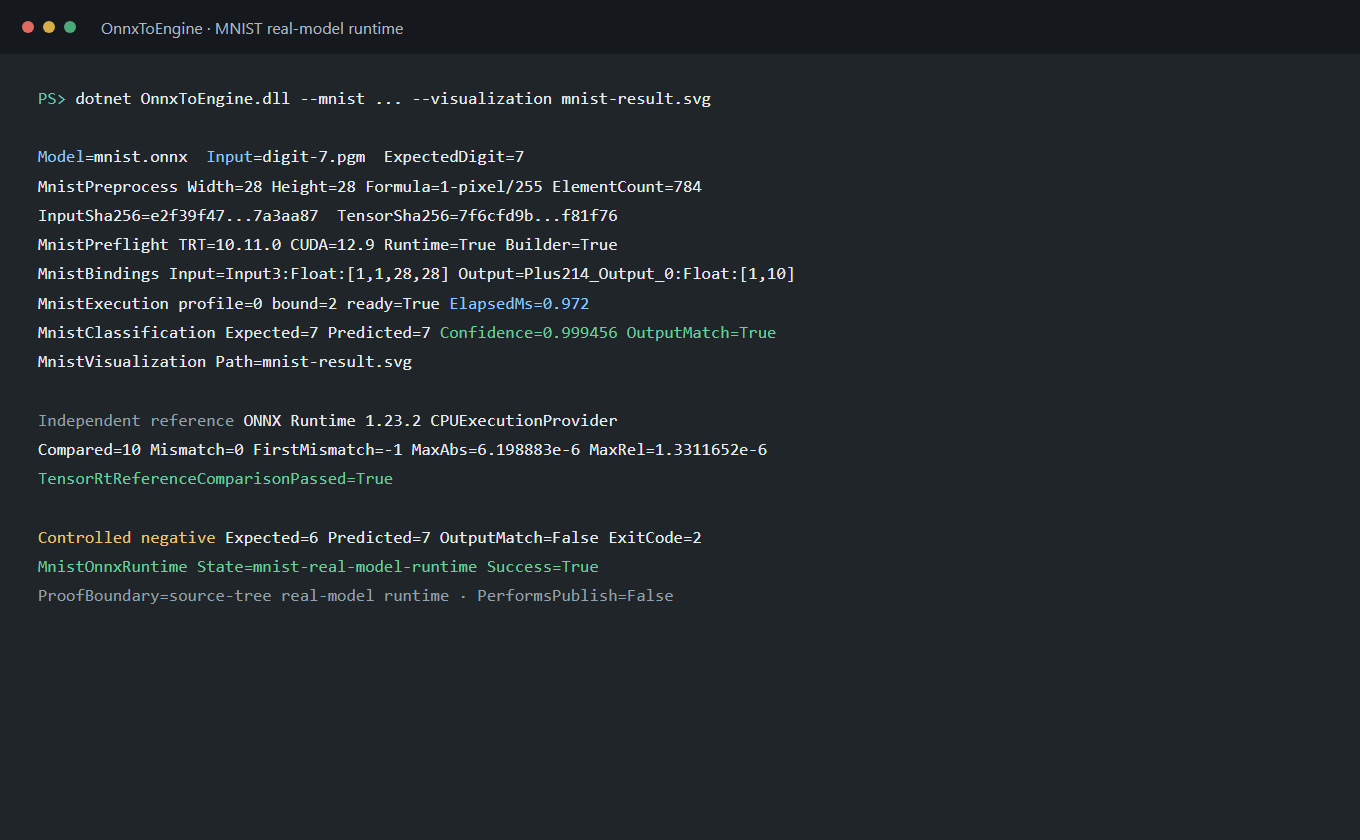

OnnxToEngine MNIST 真实运行与独立参考对照

终端截图来自本次真实运行的 stdout，只移除了机器路径并合并了独立参考与受控负例的关键行。两张图都来自同一次真实 TensorRT 执行：结果图由该次运行写出的 SVG 渲染，终端图保留相同输入哈希、预测值和置信度。

复查与边界

机器可读证据位于 samples/assets/onnxtoengine-mnist-owner-generated-runtime-evidence.json，配图来源位于 samples/assets/onnxtoengine-mnist-owner-generated-article-visual-assets.json。复查时至少确认：

  1. ONNX 与 PGM SHA256 和本文一致。
  2. 输入输出名称、shape 和预处理公式与实际模型一致。
  3. TensorRT 与 ONNX Runtime 都预测 7，且 10 个 logits 在容差内匹配。
  4. 结果图包含实际像素、预测数字、置信度和十类概率。
  5. 错误期望数字返回非零退出码。

本文证明的是固定模型、项目自有输入、真实 TensorRT 推理、独立 ONNX Runtime CPU 对照和结果绘制。它不证明完整 MNIST 精度，不授权再分发 ONNX，不是公共包、post-publish、Owner release acceptance、Tag 或 GitHub Release 证明。模型继续只保存在外层 models 目录，当前没有发布任何包或 Release。
